Isuzu ELF multilift hooklift truck

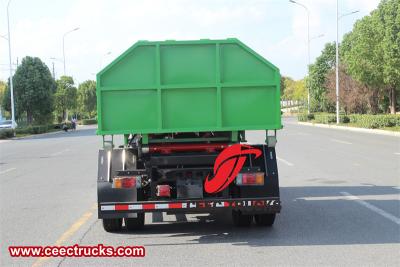

Isuzu ELF multilift hooklift truck tinatawag ding Isuzu ELF roll-on roll-off truck,Isuzu 700P hook loader garbage truck,Isuzu ELF 700P 6ton hook loader box truck,Isuzu hook-lift truck na may lalagyan, Isuzu NPR roll-off hook lift garbage truck. Ang Isuzu ELF multilift hooklift truck ay kumakatawan sa isang timpla ng mahusay na disenyo, maraming gamit na functionality, at advanced na engineering. Ang trak na ito ay iniakma para sa mga application na nangangailangan ng mahusay na pagkarga, pagdadala, at pagbabawas ng iba't ibang kargamento, lalo na ang mga nakikinabang mula sa isang hooklift system.

Ang Isuzu 700P 6ton hook loader truck ay isang versatile na sasakyan na maaaring gamitin para sa pagdadala ng kargamento, paghawak ng materyal sa mga construction site, pagtatapon ng basura at iba't ibang gawaing logistik. Ang disenyo ng trailer nito ay nagbibigay-daan sa trak na ito na mag-load at mag-unload ng iba't ibang mga item nang madali, na nagbibigay ng isang makabagong diskarte sa paghawak ng materyal, transportasyon at mga hamon sa logistik.

Mga Detalye

Mga Application

Ang Isuzu 700P 6-ton hook-arm garbage truck ay binubuo ng isang chassis ng kotse, isang pangunahing oil cylinder para sa paghila ng braso, isang nakakabit na frame, isang turning frame, sumusuporta sa mga binti (, locking frame, locking cylinder at multi-way reversing valve. Isa. ang dulo ng lumiliko na frame ay konektado sa nakakabit na frame, at ang kabilang dulo ay binibigyan ng isang movable pulling arm, at isang locking system ay naka-install sa gitna; ang isang dulo ng movable arm oil cylinder ay konektado sa movable arm, at ang kabilang dulo ay konektado sa naka-attach na frame ay maaaring ikonekta ang kahon sa nakakabit na frame na may turn frame at ang pulling arm sa kabuuan; kapag ang kahon ay ibinaba sa pamamagitan ng pagkilos ng locking cylinder, at bumuo ng isang self-unloading angle kapag ang pangunahing silindro ng langis ay pinalawak, at ang pag-ikot ng frame at ang nakakabit na frame ay maaari ding i-lock sa kabuuan sa pamamagitan ng pag-urong ng locking cylinder, at ang aktibong pulling arm ay ginagamit upang i-drag ang underground garbage box sa nakakabit na frame o ibalik ito sa lupa mula sa nakakabit na frame sa pamamagitan ng pagbawi o pagpapahaba ng pangunahing oil cylinder.

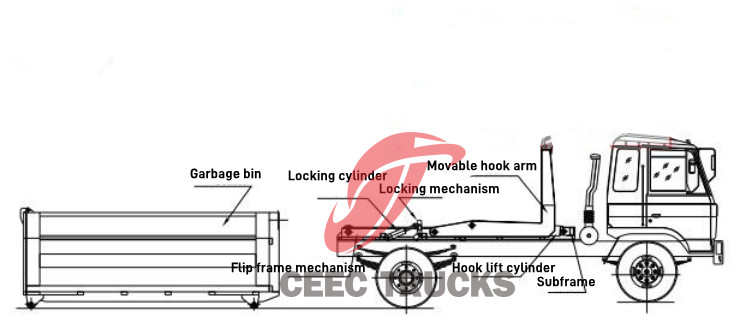

Isuzu ELF 700P 6 ton hook lifting garbage truck structure diagram

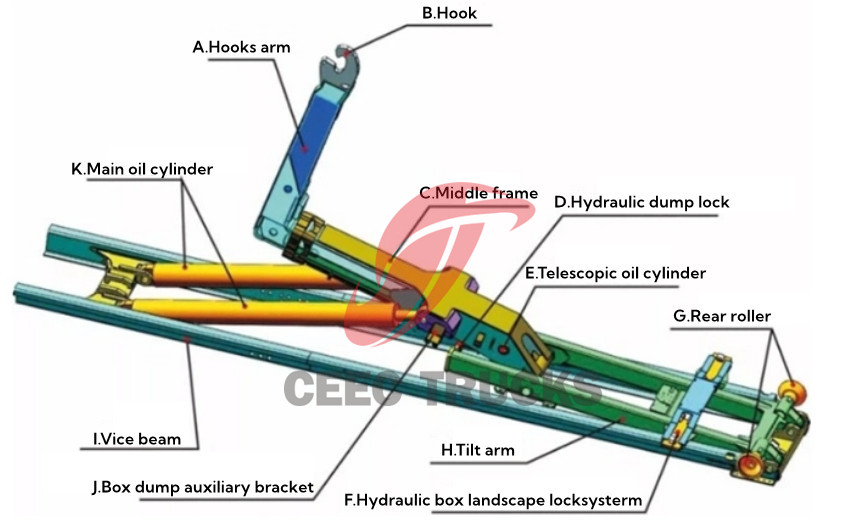

Isuzu ELF hook lift truck frame structure diagram

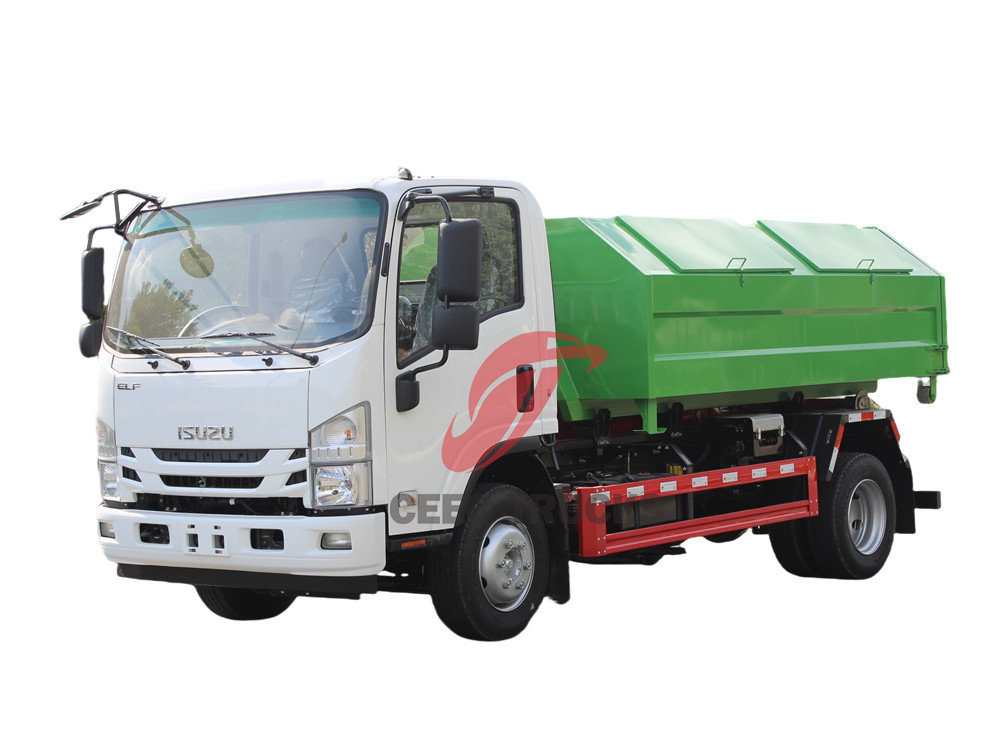

Isuzu ELF multilift hooklift truck

Engine at Pagganap

Nasa gitna ng makinang ito ang makapangyarihang makina nito, isang masungit na powerplant na idinisenyo upang harapin ang mahihirap na gawain nang direkta. Kilala sa pagiging maaasahan at pagganap nito, ang maalamat na Isuzu powertrain ay walang kahirap-hirap na itinutulak ang Isuzu 700P Hook-On Roll-Off Truck, na tinitiyak ang napapanahong paghahatid at mabilis na mga maniobra kahit na sa mahirap na mga kondisyon. Dinisenyo para sa kahusayan, ang powertrain na ito ay nagkakaroon ng balanse sa pagitan ng power output at fuel economy, na sumasalamin sa pangako ng Isuzu sa sustainability at operational excellence.

Disenyo

Ang Isuzu Hook-On Truck ay idinisenyo upang maging functional at maganda, na may matapang na silweta at signature Isuzu styling cues na nagpapakita ng lakas at kakayahan. Itinayo na may tibay sa isip, ang hook-on truck na ito ay nagtatampok ng reinforced chassis na lumalaban sa mabibigat na karga at masungit na lupain, na nagbibigay ng matibay na pundasyon para sa pagpapatakbo ng sasakyan. Kung nagna-navigate man sa masikip na mga kalye ng lungsod o binabagtas ang masungit na off-road trail, ang sasakyang ito ay laging handang gawin ang trabaho.

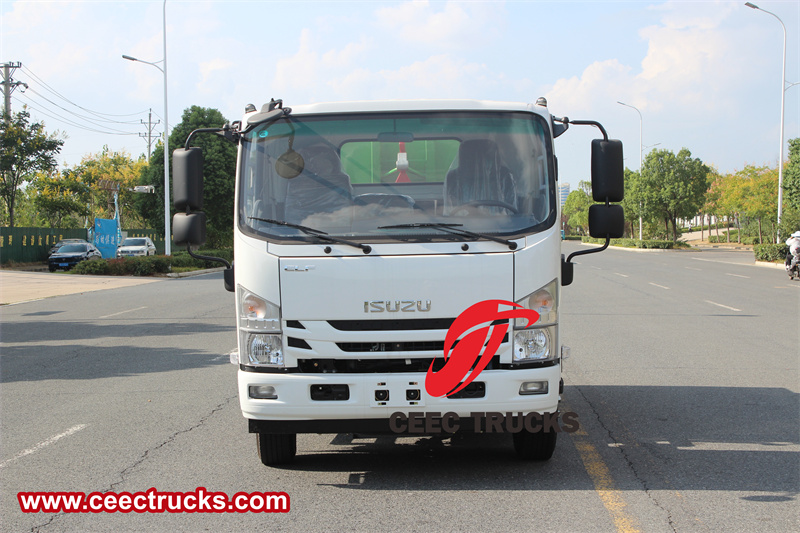

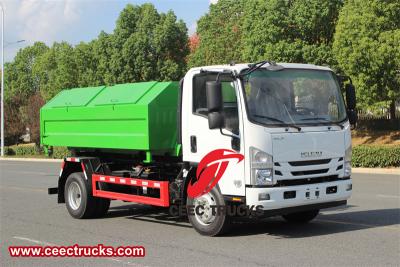

Isuzu ELF 700P hooklift truck

Sistema ng Hook-lift

Nasa puso ng Isuzu ELF roll-on roll-off truck ang mga kakayahan nito ang makabagong hook-lift system, isang walang putol na kumbinasyon ng precision engineering at matalinong disenyo. Ang sistema ay nagbibigay-daan para sa madaling pagkarga at pagbabawas ng mga lalagyan ng kargamento, mga hopper o iba pang kagamitan sa roll-on/roll-off. Ang mekanismo ng hooklift ay naka-mount sa likuran ng trak at idinisenyo upang makipag-ugnay at humiwalay sa mga katugmang unit ng kargamento.

Gumagana ang hook lift system sa pamamagitan ng isang serye ng mga hydraulic cylinder at mga kontrol, na nagbibigay-daan sa operator na itaas, ibaba at ikiling ang mga unit ng kargamento. Ang proseso ay lubos na awtomatiko, na binabawasan ang pisikal na pagsisikap na kinakailangan mula sa driver at pinapataas ang kahusayan ng proseso ng paglo-load at pagbabawas. Ang system ay idinisenyo din upang maging matibay at maaasahan, na nakatiis sa hirap ng pang-araw-araw na paggamit sa iba't ibang kapaligiran.

Mula sa construction waste hanggang sa mga produktong pang-agrikultura, ang Isuzu 700P hook loader garbage truck ay angkop para sa iba't ibang industriya, na nagbibigay ng maaasahan at mahusay na mga solusyon sa transportasyon para sa iba't ibang uri ng kargamento. Pinapasimple ng mga roll-on/roll-off na kakayahan nito ang paghawak ng materyal, bawasan ang oras ng turnaround at pataasin ang produktibidad sa lugar ng trabaho. Ang pagsasama ng hydraulic system ay nagsisiguro ng maayos, tumpak na operasyon, na nagbibigay-daan sa operator na walang kahirap-hirap na itaas at ibaba ang mga lalagyan na may tumpak na kontrol.

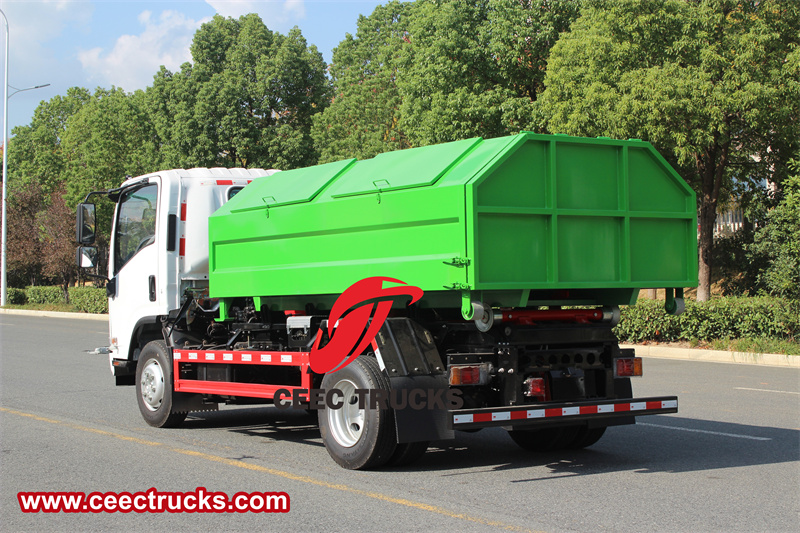

Isuzu ELF multilift hooklift truck

Kakayahang kargamento at Kakayahan sa Kakayahan

Sa payload na 6 tonelada, ang Isuzu ELF 700P hook loader truck ay may kakayahang humawak ng malawak na hanay ng mga kargamento. Ang sistema ng kawit ay nagbibigay-daan para sa paggamit ng iba't ibang mga yunit ng kargamento, kabilang ang mga lalagyan, hopper at iba pang espesyal na kagamitan. Ang versatility na ito ay ginagawang angkop ang trak para sa malawak na hanay ng mga aplikasyon, kabilang ang pamamahala ng basura, konstruksiyon at transportasyong pang-agrikultura.

Ang lugar ng kargamento ng trak ay idinisenyo upang maging maluwag at madaling ma-access, na ginagawang madali ang pagkarga at pagbaba ng mga kargamento. Nagbibigay-daan din ang hook system para sa mabilis at madaling pagbabago ng mga unit ng kargamento, na nagpapataas ng flexibility at kahusayan ng trak.

Kaligtasan

Ang Isuzu 700P ay idinisenyo nang may kaligtasan bilang pangunahing priyoridad, na may mga tampok tulad ng advanced braking system nito, stability control technology at ergonomic na disenyo ng cab na nagbibigay-priyoridad sa kalusugan ng driver at mga nakapaligid na gumagamit ng kalsada. Nilagyan ng mga makabagong feature na nagpapahusay sa kaligtasan at mga teknolohiyang tumutulong sa pagmamaneho, ang 700P ay nagbibigay inspirasyon sa kumpiyansa at kapayapaan ng isip, na lumilikha ng ligtas at komportableng kapaligiran sa pagtatrabaho para sa operator.

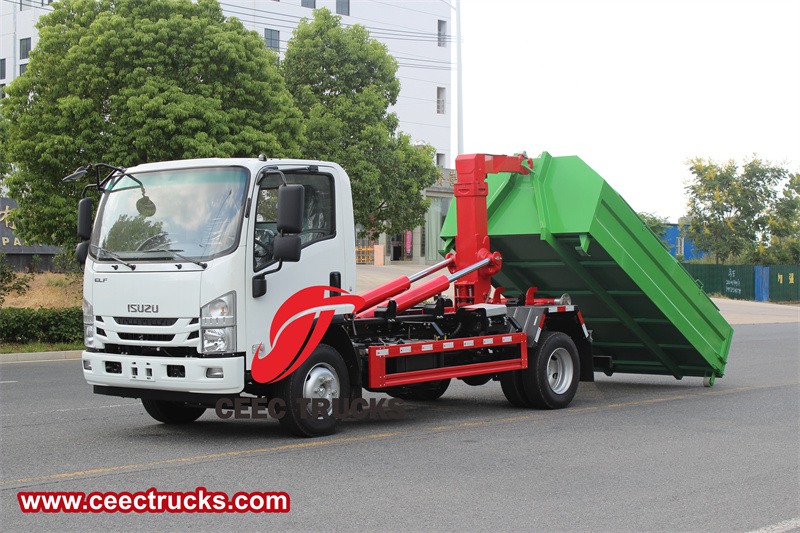

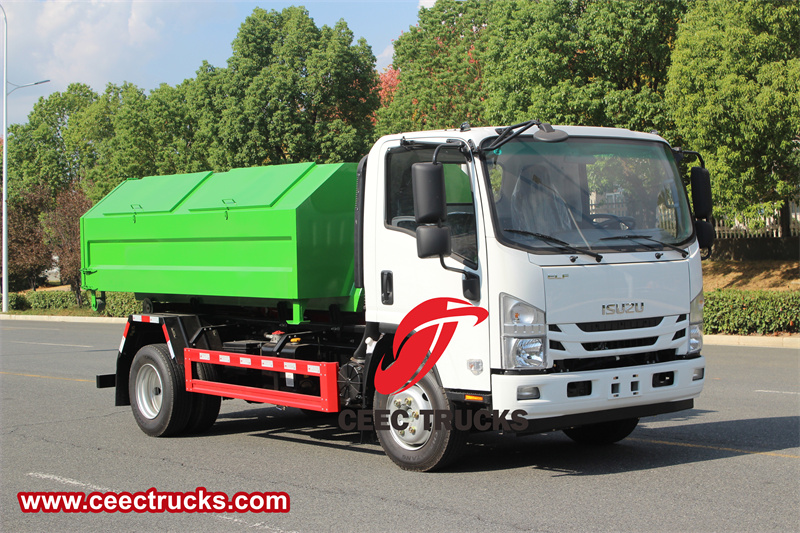

Isuzu 700P hook loader garbage truck

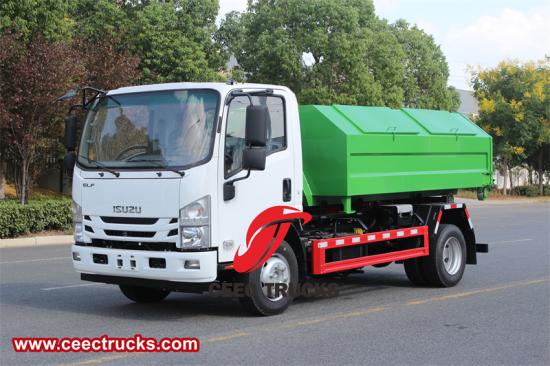

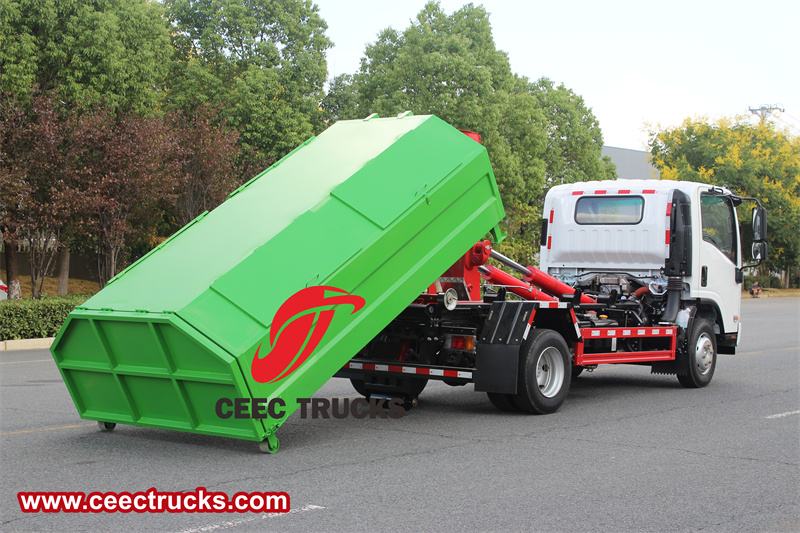

Isuzu ELF 700P 6ton hook loader box truck

Mga hakbang sa pagpapatakbo

Bago magkarga ng basura sa hook-arm na garbage truck, kapag umabot sa 6 na karaniwang air pressure ang walang-load na operasyon, ibaba ang power take-off (sa kaliwa sa ibaba ng manibela sa taksi), tingnan kung mayroon pagtagas o abnormalidad sa bawat bahagi, at pagkatapos ay gumana ayon sa posisyong ipinahiwatig ng palatandaan ng operasyon;

Ang mga partikular na hakbang sa pagpapatakbo ay ang mga sumusunod:

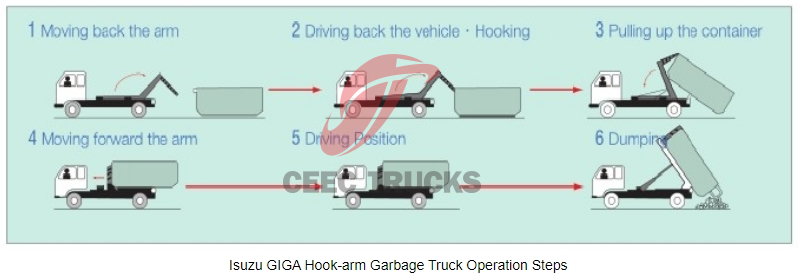

Hilahin pataas ang kahon ng basura ng hook-arm na garbage truck

Hakbang 1. Itulak ang locking hook operating handle sa binawi na posisyon, bawiin ang locking cylinder, bawiin ang locking frame at i-lock ang flip frame gamit ang nakakabit na frame;

Hakbang 2. Hilahin pataas ang arm operating handle sa pinahabang posisyon, i-extend ang arm cylinder, at iikot ang movable arm sa paligid ng front hinge axis ng flip frame. Ang braso ay nasa posisyon ng hook box, at ang taas ng arm hook ay naaangkop at nakahanay sa box body hook;

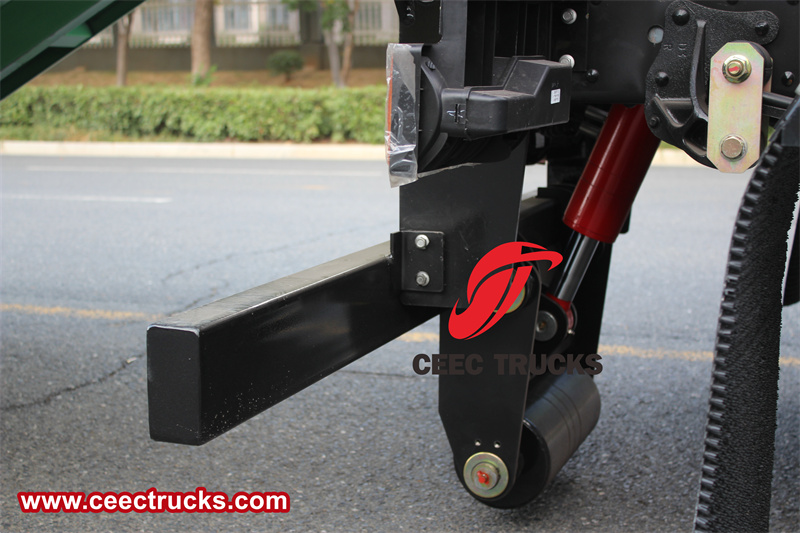

Hakbang 3. Kapag ang arm hook ay nakakabit sa box body hook, ipagpatuloy na itulak ang arm operating handle pababa sa nahulog na posisyon upang bigyang-daan ang garbage box na patuloy na maikarga ang sasakyan (Tandaan: Siguraduhin na ang longitudinal beam ng garbage box ay matatagpuan sa pagitan ng dalawang rear rollers sa buntot ng nakakabit na frame);

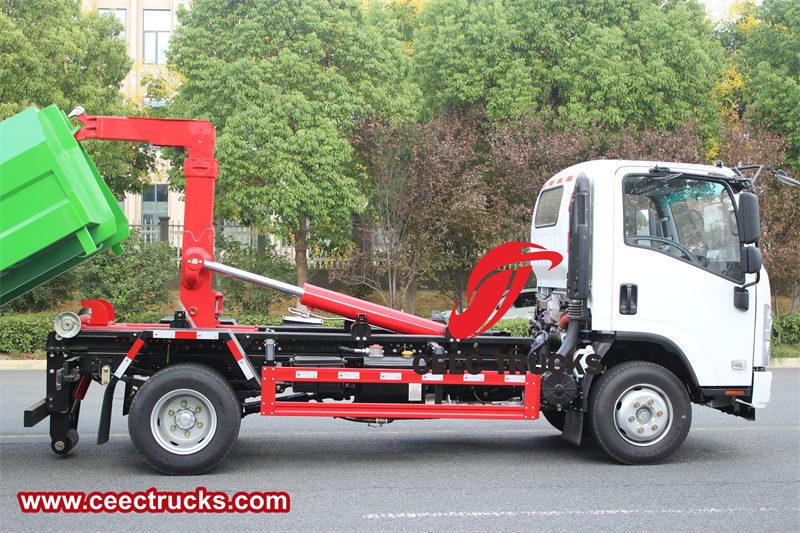

Frame

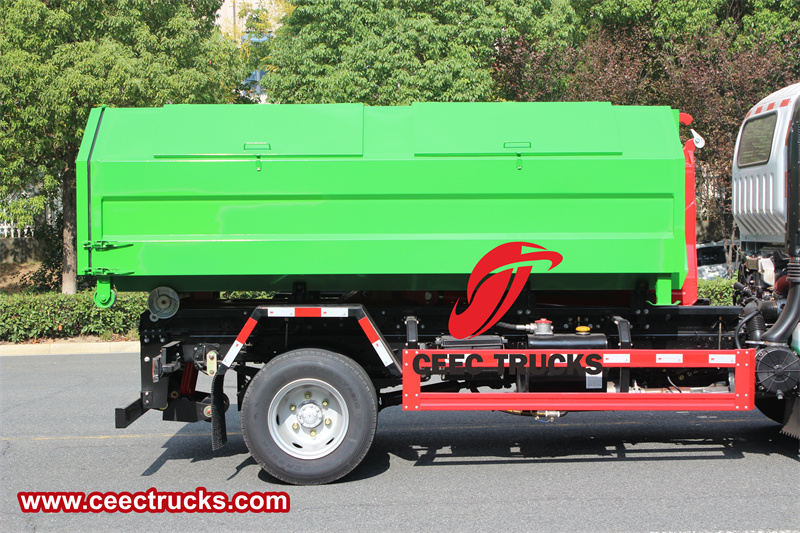

6 toneladang basurahan

Hakbang 4. Pagkatapos maihulog ang garbage bin sa frame ng sasakyan, bitawan ang arm operating handle upang ibalik ito sa gitnang posisyon, pagkatapos ay hilahin ang locking hook operating handle sa locking position, pahabain ang locking cylinder, i-flip ang locking frame at i-lock ang i-flip ang frame at ang basurahan, bitawan ang hawakan upang ibalik ito sa gitnang posisyon; kumpletuhin ang pagkarga ng basurahan, bitawan ang power take-off, at ang buong sasakyan ay madadala.

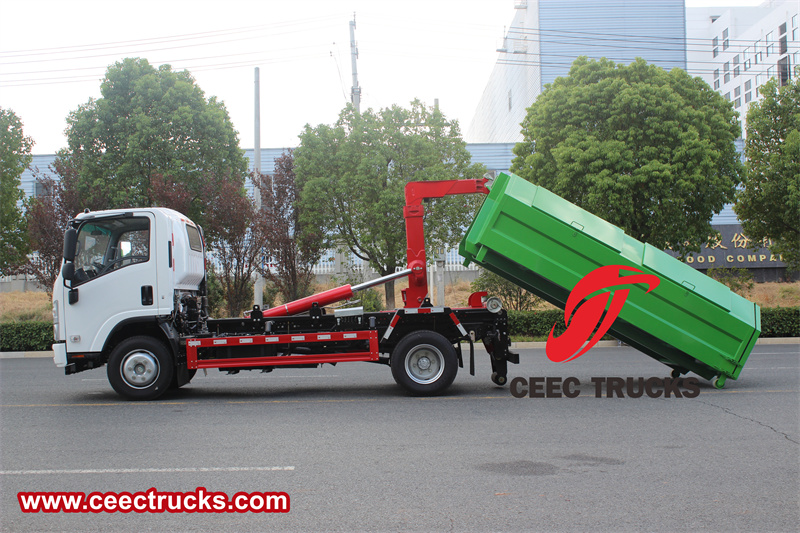

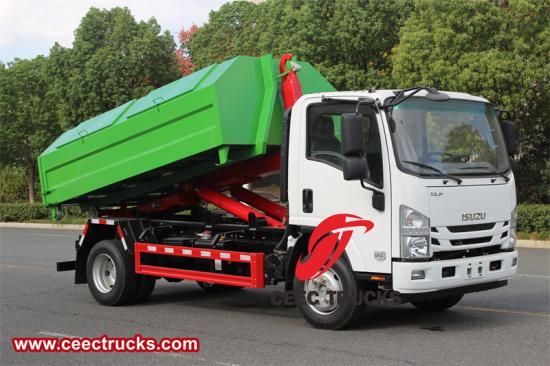

Truk ng basurang hook-arm na naglalabas ng basura

Hakbang 5. Bago i-disload ang basura, isabit ang power take-off kapag umabot ang buong sasakyan sa 6 na karaniwang air pressure, buksan ang locking device ng garbage bin sa likurang pinto, at sa front two-way valve , siguraduhin muna na ang locking frame ay nakakandado sa garbage bin (hilahin ang locking hook operating handle sa locking position), pagkatapos ay hilahin pataas ang arm operating handle sa pinahabang posisyon, at ang garbage bin ay handa nang itagilid at buhatin upang ilabas ang basura; kapag ang basurahan ay ibinababa, mahigpit na ipinagbabawal na tumayo sa buntot ng basurahan.

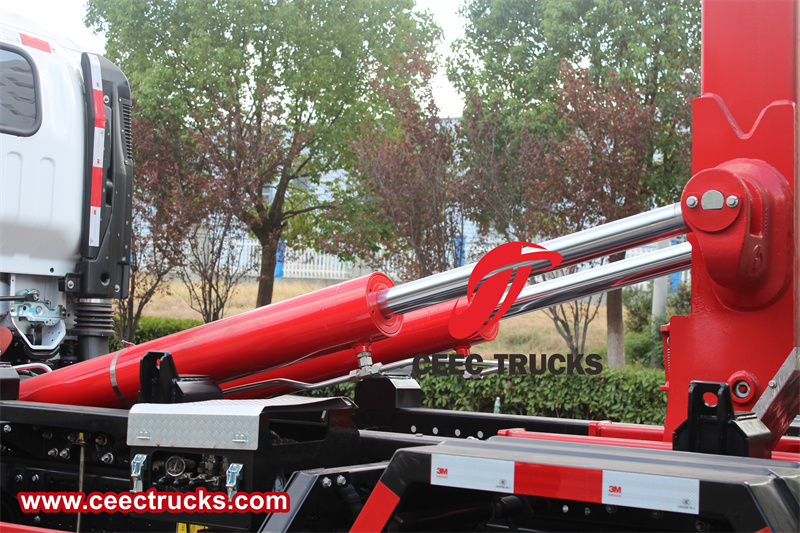

Hook lift cylinder

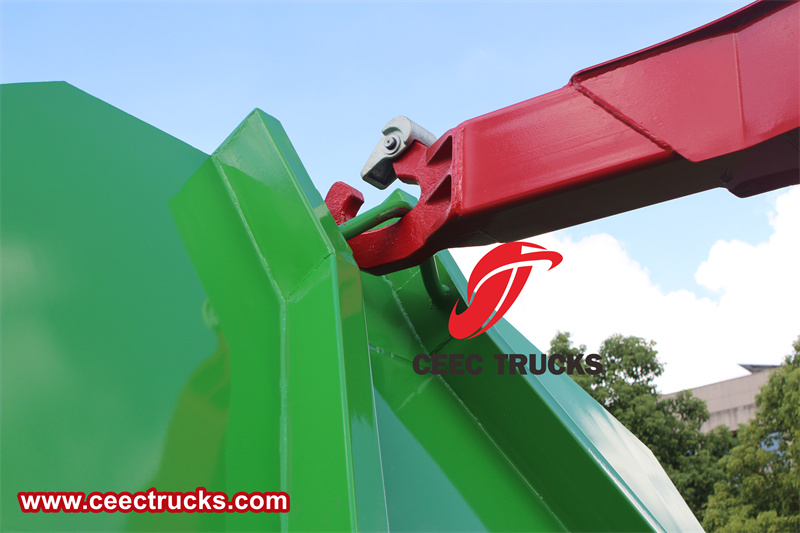

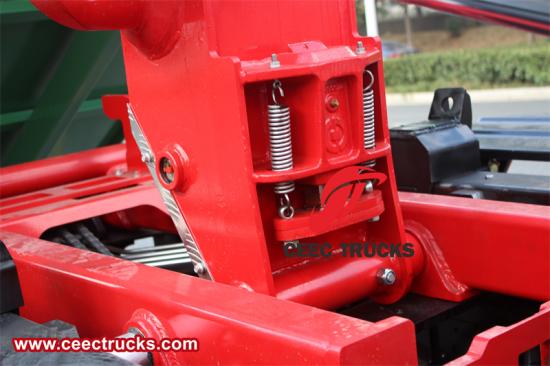

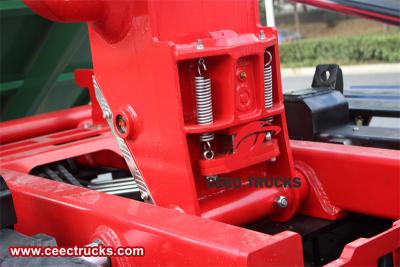

Kawit

Hakbang 6. Pagkatapos maibaba ang basura, itulak ang arm operating handle sa nakababang posisyon, ang kahon ng basura ay mahuhulog sa nakakabit na frame, bitawan ang power take-off at i-lock ang likurang pinto ng kahon, ang tapos na ang gawaing pagbabawas ng basura, at madadala ang buong sasakyan.

Operasyon ng paglalagay ng kahon ng basura ng hook-arm na garbage truck

Hakbang 7. Kapag ang buong sasakyan ay umabot sa 6 na karaniwang air pressure, ibaba ang power take-off, itulak ang locking hook operating handle pababa sa binawi na posisyon, bawiin ang locking cylinder, ibaba ang locking frame, tanggalin ang pagkakandado at pag-aayos ng flip frame mula sa garbage box at i-lock ito gamit ang nakakabit na frame, at bitawan ang handle para ibalik ito sa gitnang posisyon:

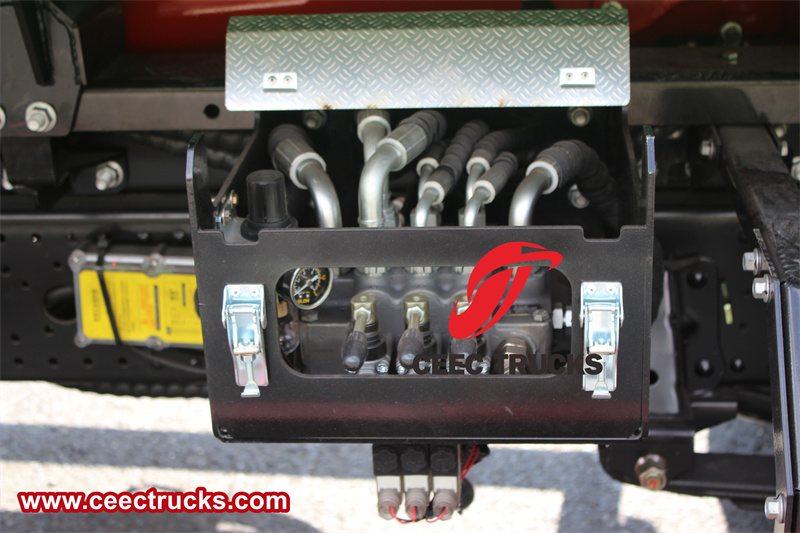

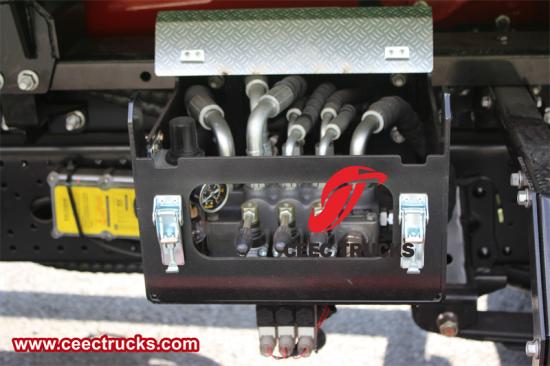

Joystick

Hakbang 8. Hilahin pataas ang arm operating handle sa pinahabang posisyon, ang arm cylinder ay umaabot, ang movable arm ay umiikot sa harap ng hinge shaft ng flip frame, at ang garbage bin ay pumitik at tumagilid pababa gamit ang movable arm; kapag inilalagay ang basurahan, mahigpit na ipinagbabawal na tumayo sa likuran ng sasakyan.

Hakbang 9. Pagkatapos mailagay ang basurahan, ayusin ang posisyon ng movable arm hook at ang baluktot na hook ng bin upang maalis ang pagkakahook, itulak ang arm operating handle pababa sa drop position, bawiin ang arm cylinder , paikutin ang movable arm sa paligid ng front hinge axis ng flip frame, ilagay ang movable arm pabalik sa attached frame, bitawan ang power take-off, ang garbage bin ay inilagay, at madadala ang sasakyan;
