Prinsipyo ng pagtatrabaho ng solenoid valve ng sweeper truck

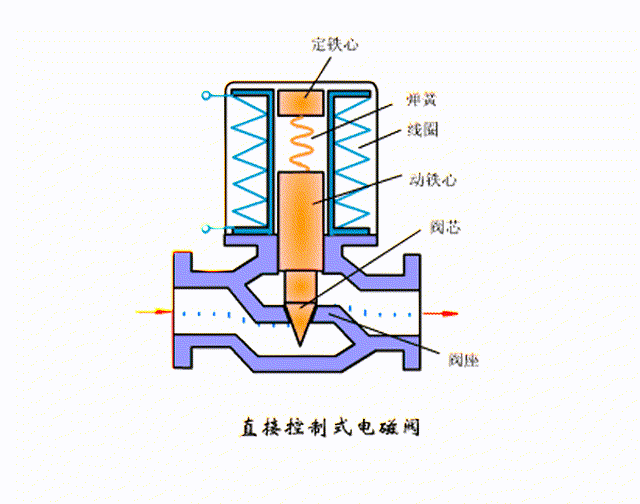

Ang prinsipyo ng pagtatrabaho ng solenoid valve ng cleaning sweeper truck ay pangunahing batay sa phenomenon ng electromagnetic induction. Kapag ang isang panlabas na pinagmumulan ng kuryente ay nagbibigay ng kapangyarihan sa coil sa paligid ng iron core, isang magnetic field ang nabuo sa loob at paligid ng coil ayon sa batas ng Ampere. Ang lakas ng magnetic field na ito ay positibong nauugnay sa bilang ng mga pagliko ng coil at ang kasalukuyang. Ang mas maraming mga liko at mas malaki ang kasalukuyang, mas malakas ang magnetic field. Ang iron core ay kadalasang gawa sa mga high-permeability na materyales, tulad ng malambot na bakal, na mabilis na na-magnetize sa ilalim ng pagkilos ng magnetic field, na lubos na nagpapahusay sa magnetic flux.

1. Ang pangunahing bentahe ng mga solenoid valve sa Isuzu street washing at sweeper truck:

A. Tumpak na kontrol ng maramihang media

Sistema ng tubig:Kontrolin ang pagsisimula at paghinto ng mga high-pressure na water pump, ang pagsasaayos ng mga anggulo ng spray ng tubig, at ang pabago-bagong distribusyon ng daloy (tulad ng koordinasyon ng front sprinkler at rear atomizer spray).

Sistema ng hangin:Magmaneho ng mga pneumatic actuator, gaya ng pag-angat ng suction cup, paglalagay/pagbawi ng side brush, at pagbukas at pagsasara ng pinto ng basurahan.

Hydraulic system:Pamahalaan ang direksyon at presyon ng mga haydroliko na motor para sa high-power sweeping disc rotation o pagpapatakbo ng garbage compression device.

B. Paglipat ng matalinong mode ng operasyon

2. Teknikal na Prinsipyo:

A. Electronic Control System

Arkitektura Central Control Unit:

Paghahatid ng Signal:Ang CAN bus communication ay ginagamit upang makamit ang millisecond na tugon (karaniwang pagkaantala <50ms) at i-synchronize ang mga pagkilos ng maraming solenoid valve.

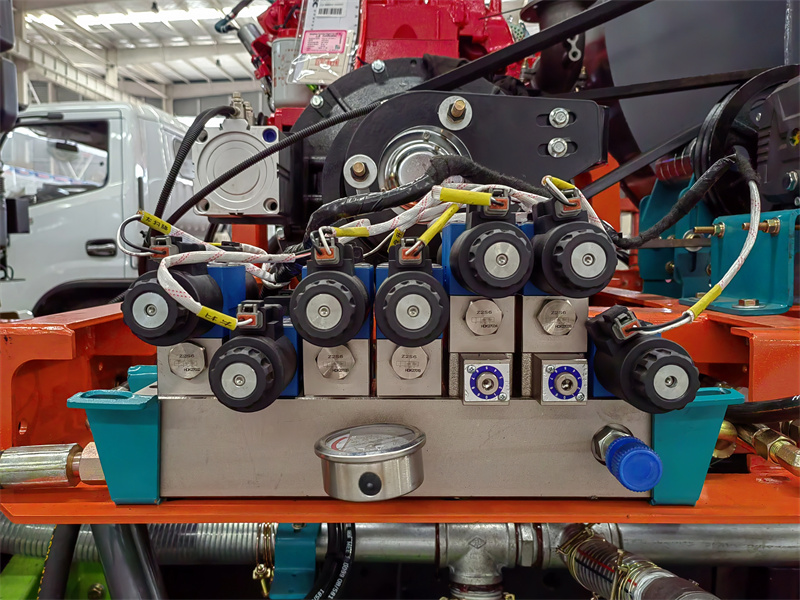

B. Coordinated na kontrol ng solenoid valve group

Sistema ng tubig:high-pressure water pump solenoid valve (normally closed type) bubukas → spray bar angle adjustment valve (proportional valve) tumatanggap ng 4-20mA signal → flow distribution valve switch sa preset opening.

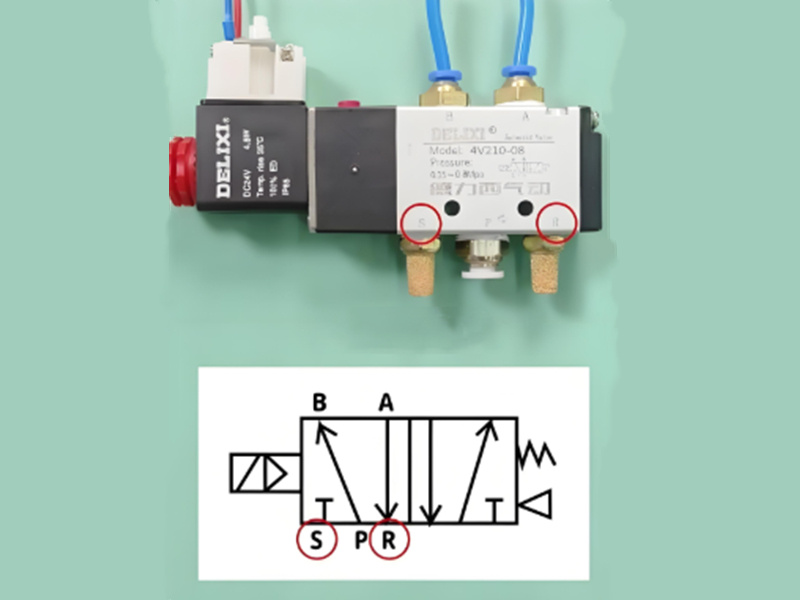

Sistema ng pneumatic:suction cup lifting valve (double electric control valve) ay pinalakas → cylinder extends → side brush deployment valve ay na-trigger sa linkage.

Hydraulic system: pagbaligtad ng direction control valve → sweeping disc motor accelerates to set speed (pagpapanatili ng pare-parehong torque sa pamamagitan ng pressure compensation valve).

Sequential control:Kapag nagpalipat-lipat ng mga mode, ina-activate ng ECU ang mga solenoid valve sa isang preset na order (tulad ng pagsasara muna ng sweeping air flow valve, at pagkatapos ay buksan ang flushing water valve) upang maiwasan ang cross-flow ng media.

3.Mga makabagong uso sa teknolohiya at mga makabagong aplikasyon

A. Intelligent valve island system:Gamit ang modular valve islands (tulad ng Festo CPX series), 16-32 solenoid valves ay isinama sa isang substrate at konektado sa pamamagitan ng M12 plugs, na binabawasan ang mga wiring ng 80%.

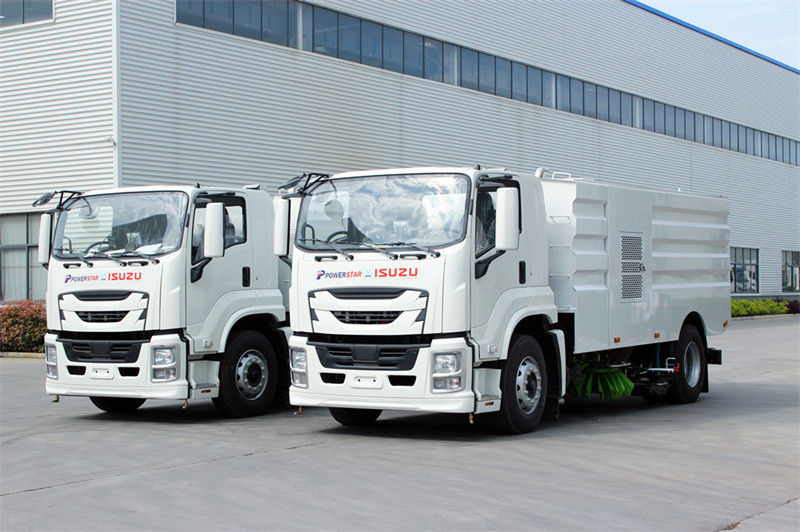

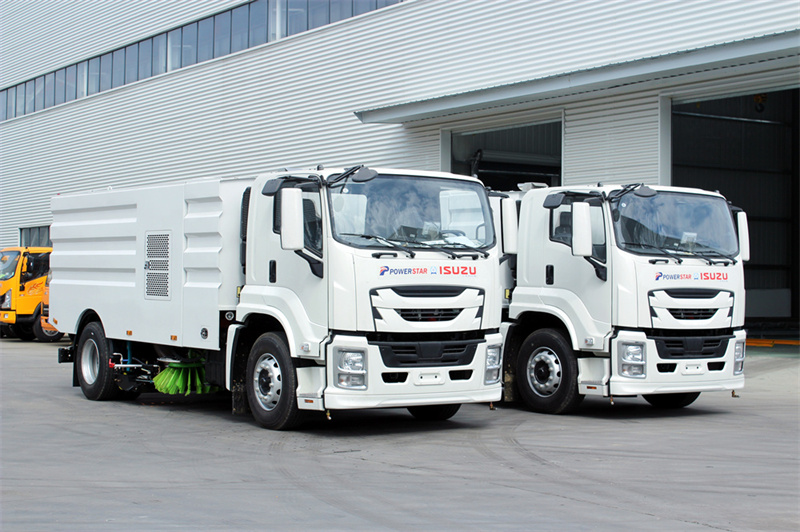

(2 unit Isuzu FTR cleaning sweeper truck)

(Bisitahin ng customer ang aming sweeper whopshop)
