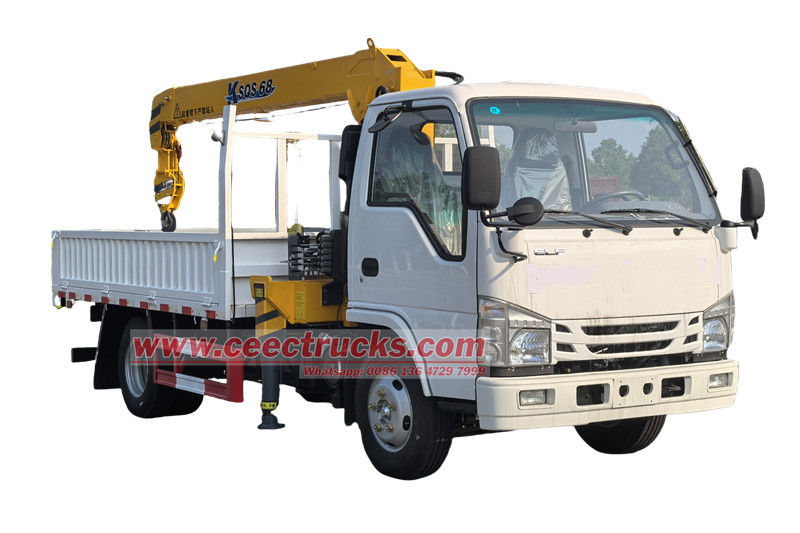

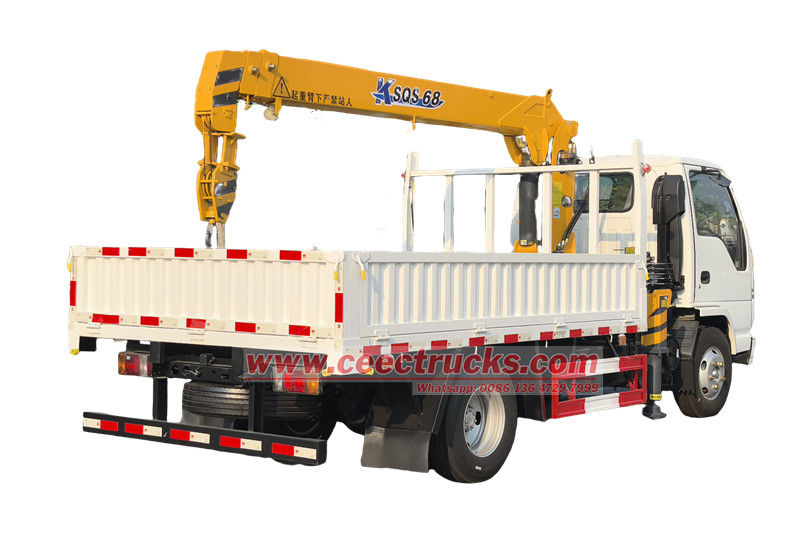

Ang Isuzu ELF 3.2ton truck loader crane ay isang mahusay at nababaluktot na kagamitan sa pag-aangat, na naka-mount sa isang sasakyan at may maaaring iurong na straight arm structure. Ang disenyo ng tuwid na braso ng crane ay nagbibigay-daan dito upang gumana sa iba't ibang mga anggulo, na may mahabang operating radius at mataas na taas na nakakataas. Sa pamamagitan ng pagpapatakbo ng control system, madaling makamit ang tumpak na pag-aangat at paghawak ng mga kalakal. Isuzu ELF truck loader crane ay malawakang ginagamit sa logistik, konstruksiyon, pagsagip at iba pang mga sitwasyon, na lubos na nagpapabuti sa kahusayan sa trabaho at kaligtasan ng operasyon.
Isuzu ELF 3.2ton truck loader crane na tinatawag ding Isuzu ELF truck na may 3.2 Ton crane lift, telescopic crane truck, service boom truck, telescopic boom truck mounted crane, atbp. Ang sasakyan ay binago sa Isuzu 100P chassis, nilagyan ng Isuzu 4KH1CN6LB 120HP engine, malakas, katugma ng MSB 5-speed transmission, smooth shifting, at isang SQS-68 crane sa likuran ng katawan ng sasakyan, na may malaking lifting capacity at reach, at isang 3000x2100x4 na kahon na madaling buhatin ang carx4. crane hook.
Ang Isuzu ELF 3.2ton truck loader crane ay nag-aalok ng magkakaibang hanay ng mga opsyonal na tonelada, kabilang ang 2 tonelada, 3.2 tonelada, 4 tonelada, at iba pa hanggang 30 tonelada. Pagdating sa uri ng crane, ang mga customer ay may kakayahang pumili sa pagitan ng isang straight - arm crane o isang folding - arm crane.
Ang Isuzu boom crane truck na ito ay ginawa mula sa ilang mahahalagang bahagi, gaya ng boom, turntable, frame, at legs. Ang on-board crane ay nagsasagawa ng mga mekanikal na paggalaw tulad ng luffing, telescoping, rotating, at winching, at nakakamit ang lifting operations sa pamamagitan ng coordinated combination ng mga pagkilos na ito.
|
Isuzu ELF 3.2ton truck loader crane |
|||
|
Pangkalahatang Dimensyon |
6600x2 2 00x 285 0mm |
||
|
Kabuuang Timbang ng Sasakyan |
7300kg |
||
|
Curb Timbang |
4250kg |
||
|
Pagtutukoy ng Chassis |
|||
|
Tatak ng Chassis |
ISUZU |
||
|
Modelo ng pagmamaneho |
4 x 2 ,LHD |
||
|
Cabin |
ISUZU 3D cab, na may A/C at 2 upuan, Forward control, lahat ng steel welded construction. Manu-manong pagtabingi, Mechanical na suspension |
||
|
makina |
Modelo |
4-stroke direct injection, 4-cylinder in-line na may water cooling, turbo-charging at inter-cooling |
|
|
Uri |
Isuzu 4KH1CN6LB |
||
|
kapangyarihan |
88 KW/ 12 0HP |
||
|
Pag-alis |
2 . 999 L |
||
|
Uri ng gasolina |
Diesel |
||
|
Gearbox |
Isuzu MSB - 5 Q |
||
|
Sistema ng Preno |
Air preno |
||
|
Wheel Base |
3360 mm |
||
|
Gulong |
70 0 R16 , 6 +1 mga PC |
||
|
Detalye ng Superstructure |
|||
|
Katawan ng Cargo |
Dimensyon |
3000x2100x450mm |
|
|
materyal |
Q235 carbon steel |
||
|
Kapal ng Cargo |
Gilid 3mm, Ibaba 4mm |
||
|
Sistema ng Paggawa |
|||
|
Crane |
Tatak ng Crane |
SQS-68 |
|
|
Max Lifting Capacity |
32 00kg |
||
|
Pinakamataas na radius ng pagtatrabaho |
7.7 m |
||
|
Pinakamataas na taas ng pag-angat |
9.5 m |
||
|
Anggulo ng pag-ikot |
360° |
||
|
Puwang sa pag-install |
850 mm |
||
|
Pinakamataas na presyon ng pagtatrabaho |
20 Mpa |
||
|
Timbang ng kreyn |
1105 kg |
||
|

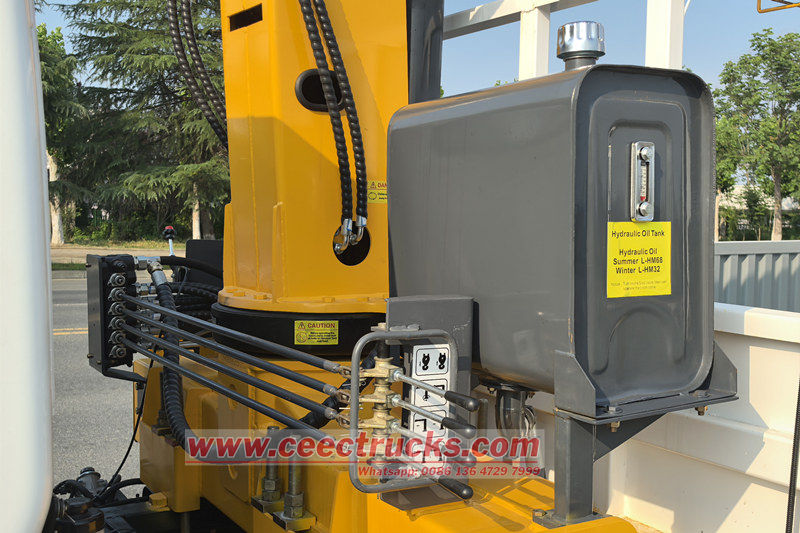

Kapasidad ng tangke ng langis |
30 L |
||
Prinsipyo ng pagtatrabaho ng Isuzu ELF 3.2ton truck loader crane
● Ginagamit ng Isuzu ELF 3.2ton truck loader crane ang makina ng sasakyan bilang pinagmumulan ng kuryente at nagpapadala ng kuryente sa hydraulic pump sa pamamagitan ng power take-off.

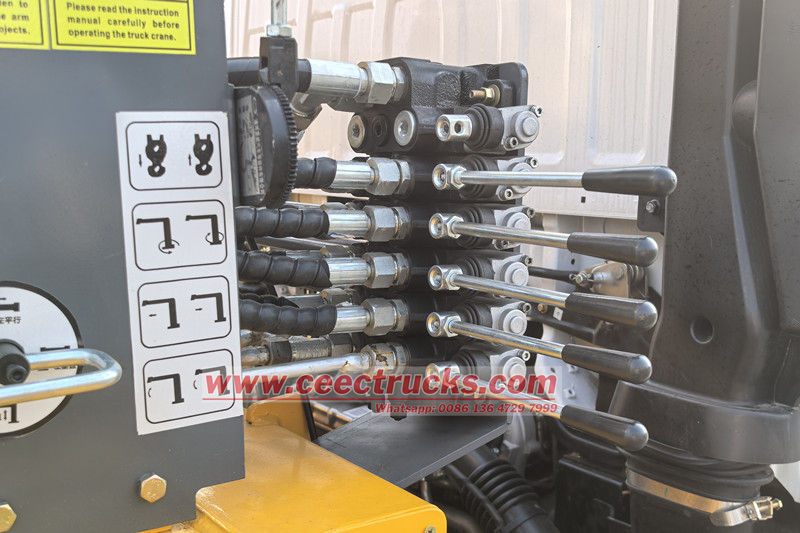

● Ang hydraulic pump ay nagko-convert ng mekanikal na enerhiya sa haydroliko na enerhiya at bumubuo ng mataas na presyon ng langis. Ang high-pressure na langis ay dinadala sa multi-way reversing valve sa pamamagitan ng hydraulic pipeline. Kinokontrol ng operator ang baligtad na hawakan ng balbula upang baguhin ang direksyon ng daloy ng langis, sa gayon ay kinokontrol ang pagkilos ng bawat actuator.

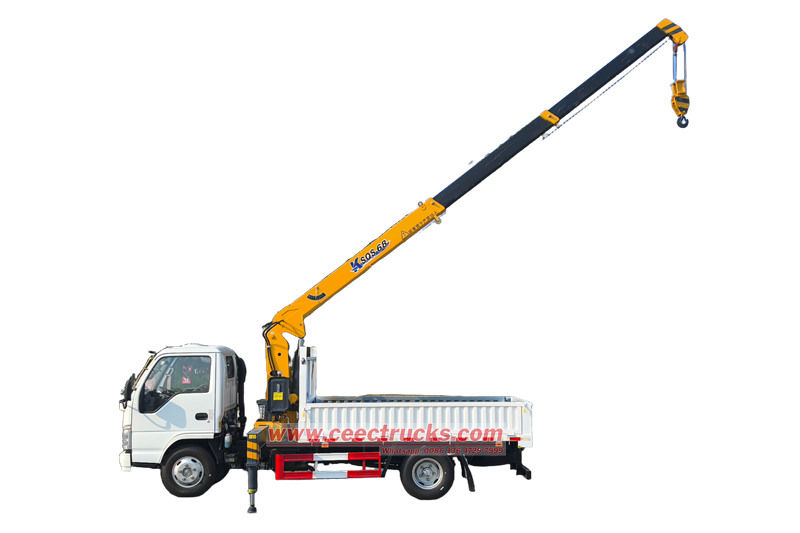

● Kapag ang boom ay kailangang palawigin, ang langis ay pumapasok sa teleskopiko na silindro upang itulak ang bawat seksyon ng boom upang palawigin sa pagkakasunud-sunod; upang makamit ang boom luffing, ang langis ay pumapasok sa luffing cylinder upang baguhin ang anggulo sa pagitan ng boom at horizontal plane; ang slewing action ay hinihimok ng slewing motor upang paikutin ang crane sa kabuuan sa pahalang na eroplano.
● Ang mekanismo ng pag-aangat ay nagtutulak sa wire rope na bawiin at pinakawalan sa pamamagitan ng winch upang makamit ang pag-angat at pagbaba ng mga mabibigat na bagay. Ang buong proseso ay tiyak na kinokontrol ng hydraulic system upang makumpleto ang pagbubuhat ng mga mabibigat na bagay.
Mga tampok ng Isuzu truck mounted crane
● Malawak na saklaw ng pagpapatakbo: ang telescopic crane truck ay maaaring palawigin sa maraming seksyon at maaaring gumana sa loob ng isang malaking radius at hanay ng taas upang matugunan ang mga pangangailangan ng iba't ibang mga kondisyon sa pagtatrabaho.
● Flexible na operasyon: Nilagyan ng advanced hydraulic system at operating handle, madaling makontrol ng operator ang extension, pagbabago ng amplitude, pag-ikot at pag-angat ng crane arm, at tumpak ang pagpoposisyon.
● Magandang katatagan: Ginawa sa mataas na lakas na bakal, ang istraktura ay matatag, nilagyan ng isang malaking span ng mga outrigger, na maaaring epektibong ikalat ang pagkarga at matiyak ang katatagan sa panahon ng operasyon.
Ang malawak na aplikasyon ng Isuzu ELF truck loader crane
● Construction engineering: ginagamit para sa pag-angat ng mga materyales sa konstruksyon (tulad ng mga steel bar, prefabricated concrete parts), pag-install ng mga istrukturang bakal at paghawak ng kagamitan.
● Municipal engineering: ginagamit para sa pag-install ng mga ilaw sa kalye, billboard, pasilidad ng trapiko, atbp., at maaari ding gamitin para sa paglipat ng puno sa landscaping.
● Pagpapanatili ng kuryente: ginagamit para sa pagtaas ng mga transformer, pole at iba pang kagamitan sa panahon ng pag-install at pagpapanatili ng mga linya ng kuryente.
● Logistics at transportasyon: pag-load at pagbaba ng mga kalakal sa mga bodega, pantalan at iba pang mga lugar, na angkop para sa paghawak ng malalaking dami ng mga item.
