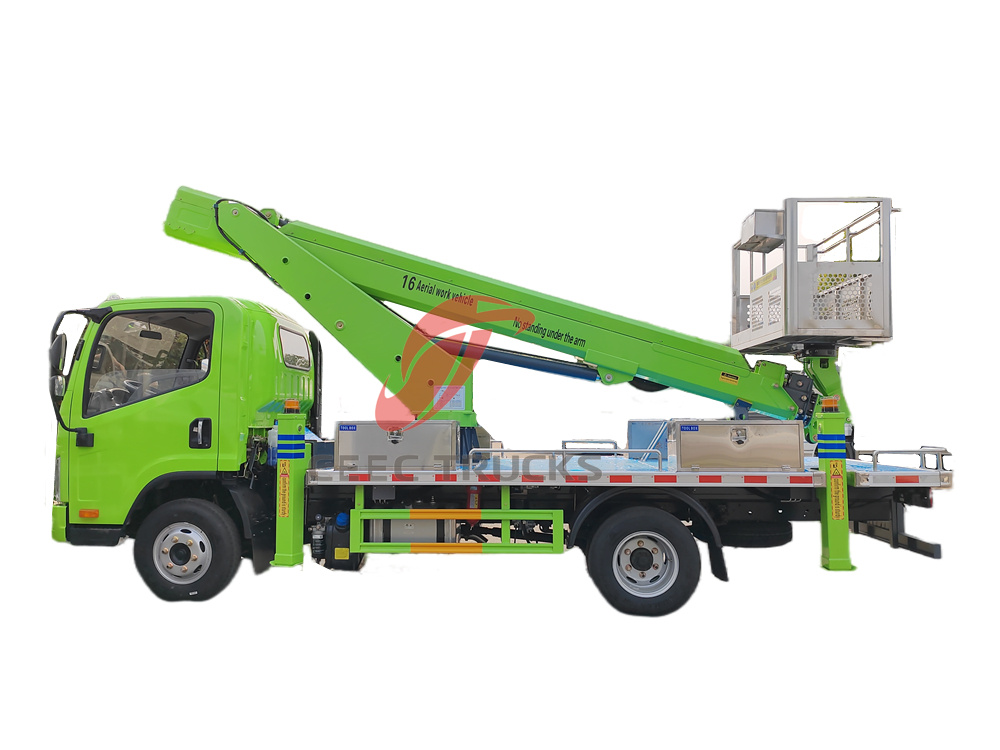

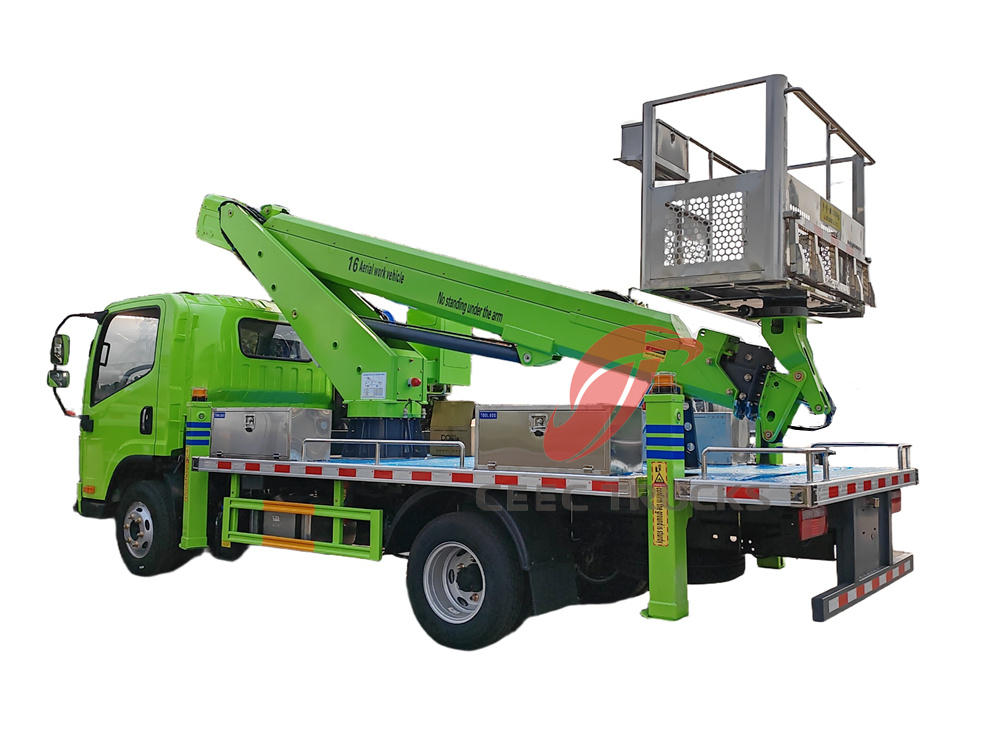

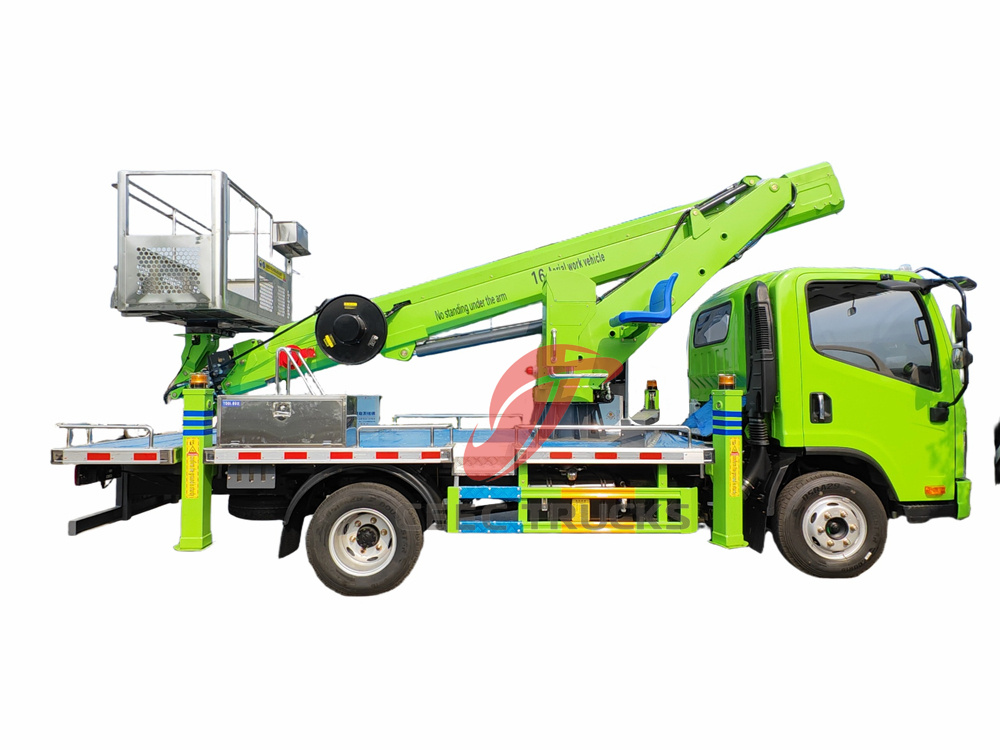

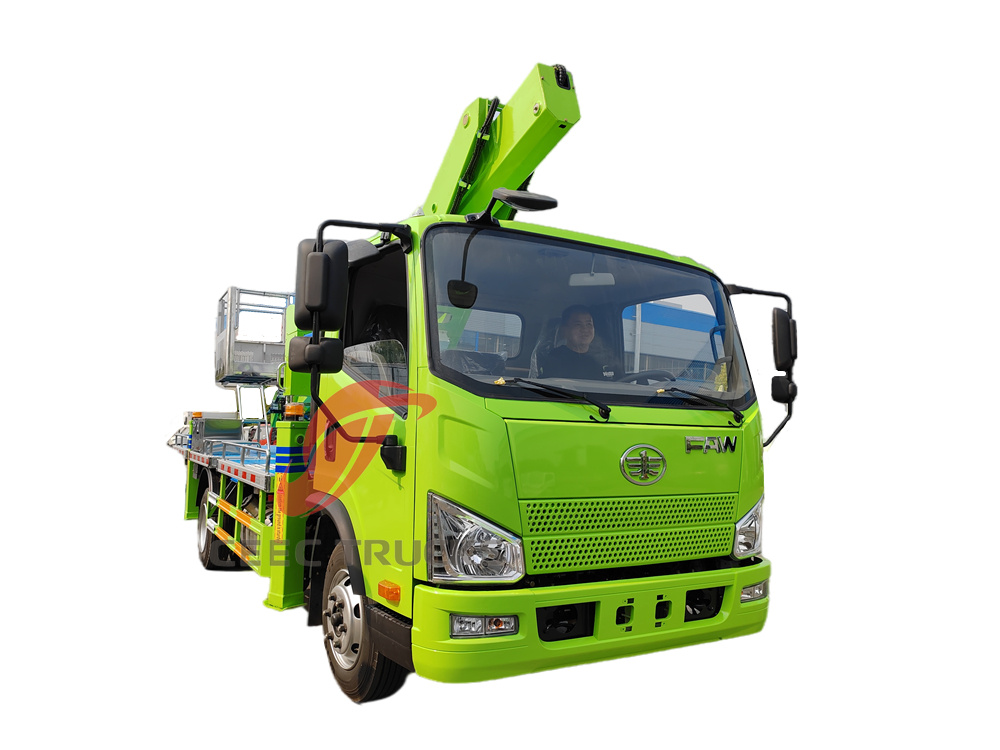

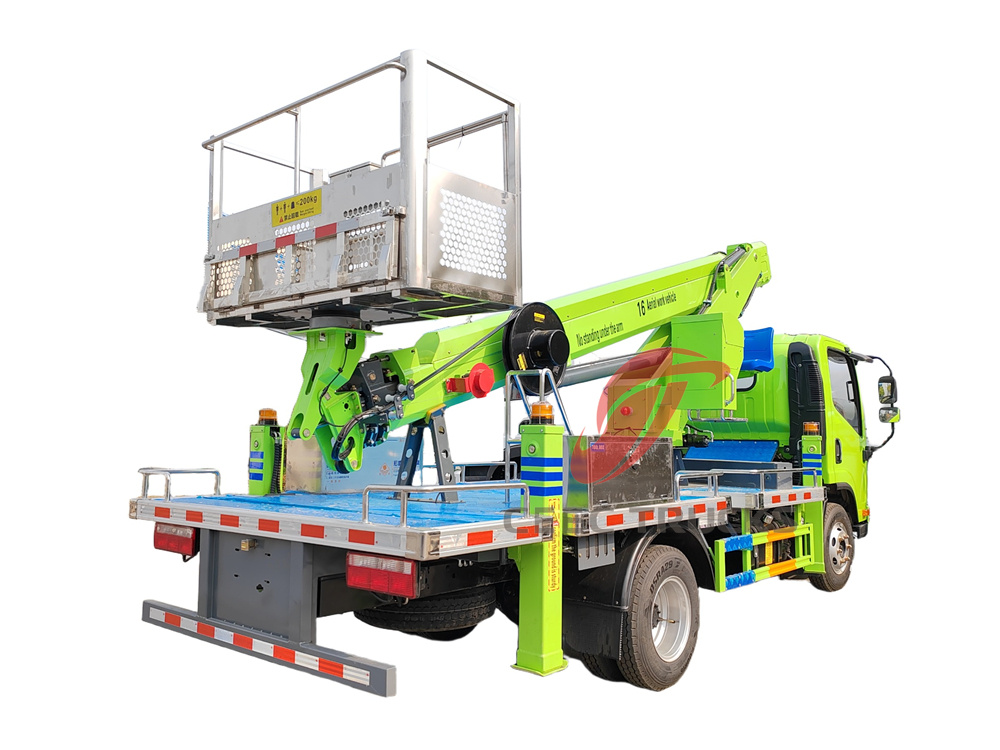

FAW 16 m articulated aerial lift truck

AngFAW 16 m articulated aerial lift truckay binuo sa FAW J6F series CA1040 chassis, nilagyan ng Xichai 130 horsepower National VI engine at WLY 6-speed gearbox, na malakas at nakakasunod sa kapaligiran. Ang itaas na katawan ay gumagamit ng 4-section straight-arm aerial work arm na may kabuuang haba na 16 metro. Napagtatanto ng hydraulic drive ang multi-stage synchronous telescopic at 360°tuloy-tuloy na pag-ikot. Gamit ang awtomatikong leveling system, ang operasyon ay tumpak at matatag. Ang tail workbench ay kayang magdala ng 200kg at nilagyan ng anti-slip aluminum plate at rotation function upang matugunan ang mga pangangailangan ng multi-angle operation. Ang sasakyan ay sinusuportahan ng 4 na front V at hulihan na hugis H na mga binti, at ang one-button leveling function ay maaaring umangkop sa kumplikadong lupain. Ang kontrol sa operasyon ay isinasama ang ground wired at wireless remote control dual mode, na nilagyan ng maraming proteksyon sa kaligtasan (tulad ng overload alarm, hydraulic overload protection, anti-collision system, emergency protection, interlocking mechanism) upang matiyak ang kahusayan at kaligtasan. Ang sasakyan ay malawakang ginagamit sa munisipyo, konstruksyon, industriya at iba pang larangan, at ito ay isang mapagkakatiwalaang pagpipilian para sa aerial operations.

● Pinakamahusay na pabrika ng Isuzu aerial lift truck sa China
● Idisenyo ayon sa iyong mga pangangailangan

● OEM customized na serbisyo, i-print ang logo ng iyong kumpanya

● Mabilis na oras ng paghahatid, mabilis na 10 araw na oras ng pagpapadala
● 24 na buwang katiyakan sa oras ng garantiya

Sistema ng tsasis

●. Modelo ng chassis:Batay sa FAW J6F series CA1040 light truck chassis modification, ito ay espesyal na idinisenyo para sa engineering modification, na isinasaalang-alang ang parehong load-bearing at passability.

●. Sistema ng kuryente:

♦ Engine:Xichai CA4DB1-13E6, 130 horsepower (95kW), National VI emission standard, 2.2L displacement, turbocharging technology, stable power output at mahusay na fuel economy.

♦ Pagpapadala:WLY 6-speed manual transmission, malinaw na posisyon ng gear, madaling paglilipat, at madaling ibagay sa kumplikadong mga kondisyon sa pagtatrabaho.

●. Wheelbase at drive: 3300mm wheelbase, makatwirang pamamahagi ng load ng front axle, malakas na rear axle load-bearing capacity, nilagyan ng hydraulic power steering system, flexible control.

●. Sistema ng pagpepreno: front disc at rear drum brakes, itinugma sa ABS anti-lock braking system upang matiyak ang kaligtasan sa pagmamaneho.

Sistema sa itaas

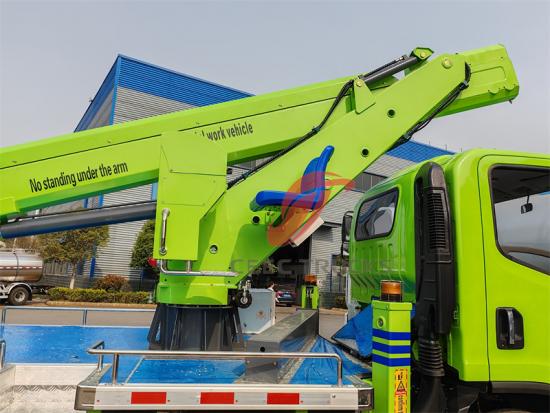

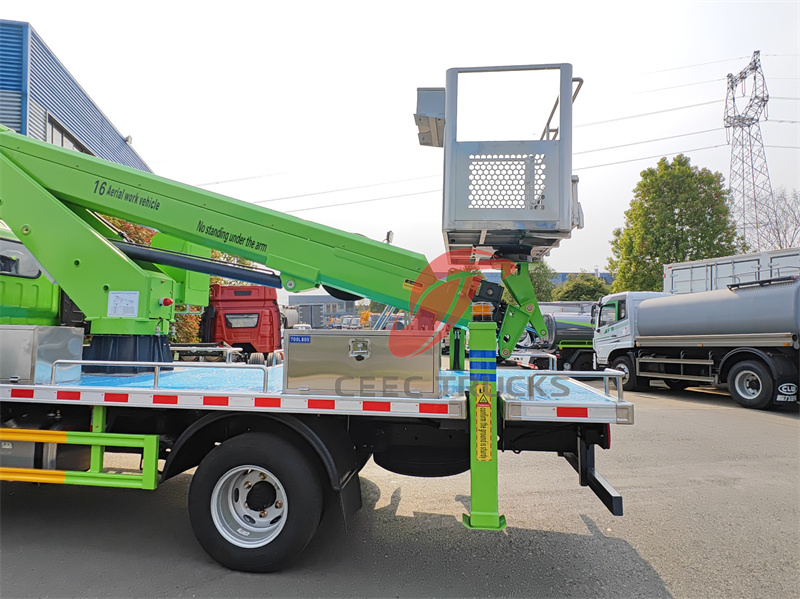

●. Aerial work boom

♦ Structural form:4-section straight arm, high-strength manganese steel welded structure, optimized arm cross-section design, mahusay na bending at torsion resistance.

●. Mga parameter ng braso:

♦Kabuuang haba:16 metro (vertical working height), pahalang na extension na humigit-kumulang 11 metro (braso fully extended state).

♦ Paraan ng teleskopiko:Ang buong hydraulic drive, na nilagyan ng high-precision proportional valve, ay sumusuporta sa multi-stage synchronous telescopic at single-section independent control, at ang braso ay gumagalaw nang maayos nang hindi nanginginig. Ang teleskopiko na mekanismo ay gumagamit ng double chain + hydraulic cylinder linkage, at ang paggalaw ay makinis nang walang jamming.

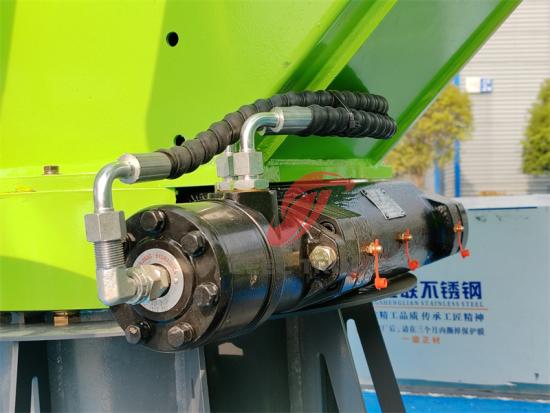

♦ Umiikot na mekanismo:360° tuloy-tuloy na pag-ikot, adjustable na bilis ng pag-ikot, nilagyan ng hydraulic locking device, tumpak na pagpoposisyon ng operasyon.

♦Sistema ng leveling:awtomatikong hydraulic leveling upang matiyak na ang workbench ay palaging nananatiling pahalang at umaangkop sa mga kumplikadong operasyon ng lupain.

♦ Limitasyon sa kaligtasan:nilagyan ng angle sensor, amplitude sensor at double balance valve, real-time na pagsubaybay sa posture ng braso, awtomatikong limitasyon ng overload at over-width na operasyon.

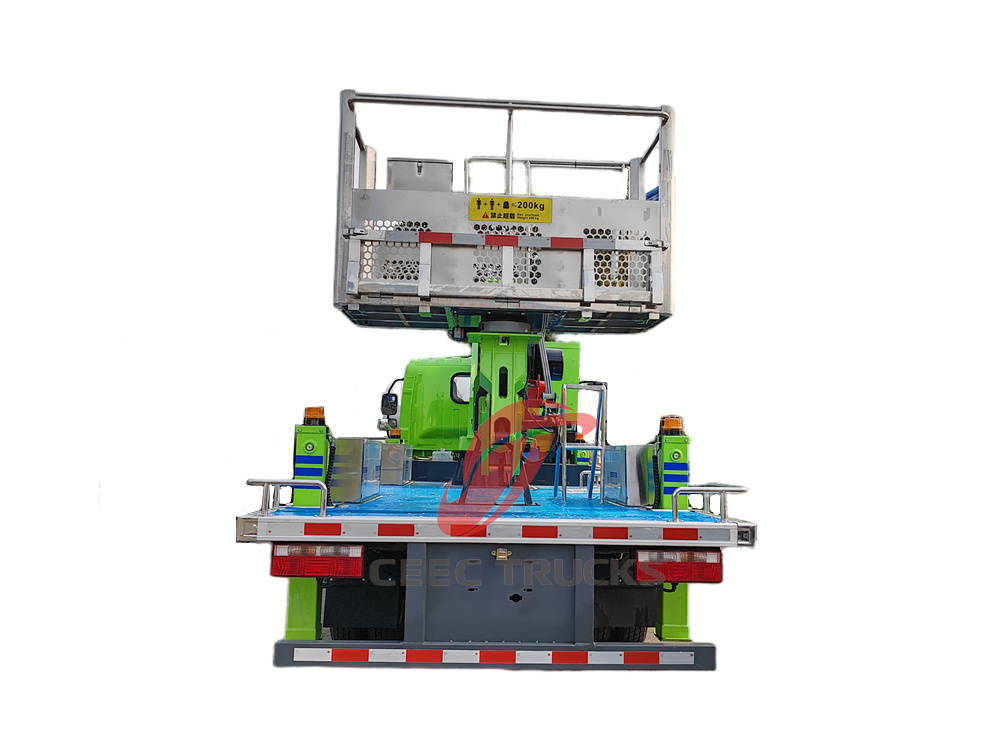

●. Platform ng trabaho

♦ Kapasidad ng pagdadala:Ang rated load ng tail workbench ay 200kg, na maaaring matugunan ang mga pangangailangan ng dalawang taong nagtatrabaho nang sabay.

♦ Laki ng platform:haba × lapad × taas = 1.8m × 0.7m × 1.1m, nilagyan ng anti-slip patterned aluminum plate at bakod, ang operating space ay maluwag at ligtas.

♦ Mga pantulong na function:

Pag-level at flipping: Ang workbench ay maaaring i-flip nang manu-mano o hydraulically ±90°, na maginhawa para sa paglipat ng materyal at pag-iimbak ng tool.

Emergency descent: Nilagyan ng mekanikal na emergency descent device upang matiyak ang ligtas na paglikas ng mga tauhan sa kaganapan ng power failure o hydraulic failure.

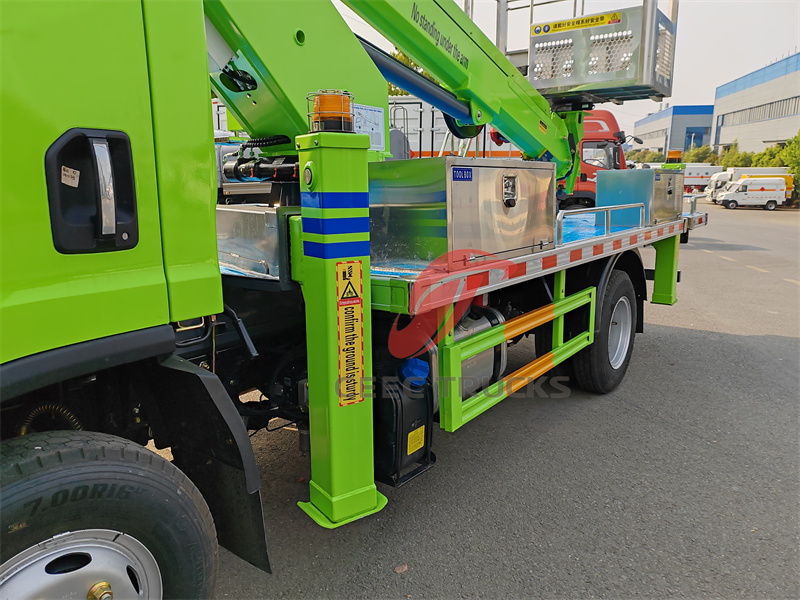

●. Outrigger system

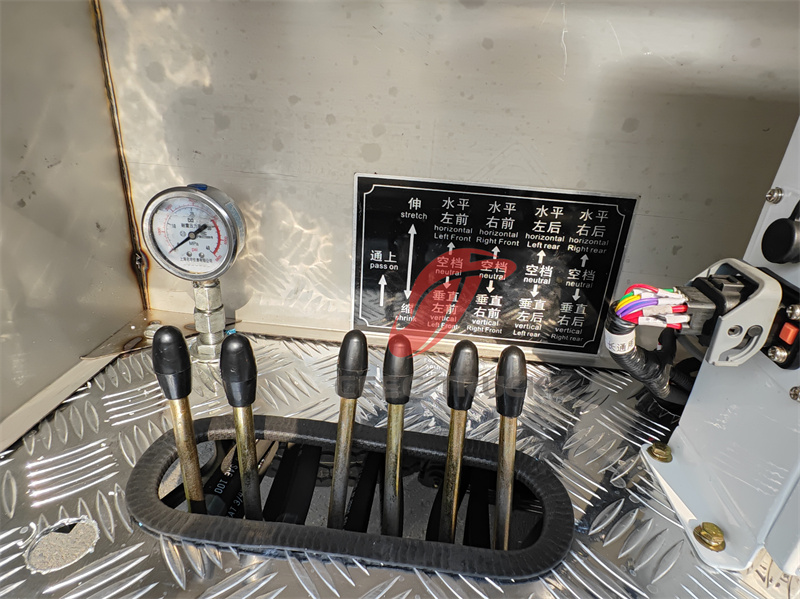

♦ Structural form:4 na outrigger sa kabuuan, V-type sa harap at H-type sa likuran, na may independiyenteng kontrol sa isang gilid, na sumusuporta sa full-span at half-span na mga mode ng operasyon.

♦ Paraan ng suporta:Hydraulic vertical outriggers, nilagyan ng level at automatic leveling function upang matiyak ang katatagan ng sasakyan kapag nagtatrabaho sa hindi pantay na lupa. Nilagyan ng two-way hydraulic lock at mechanical leveling device, ang boom ay awtomatikong nakakandado kapag ang outrigger ay hindi ganap na pinahaba.

♦Saklaw ng span:Ang front outrigger span ay 3.2 metro, at ang rear outrigger span ay 3.5 metro, na angkop para sa makitid na mga operasyon sa espasyo.

●. Sistema ng kontrol

♦ Paraan ng operasyon:

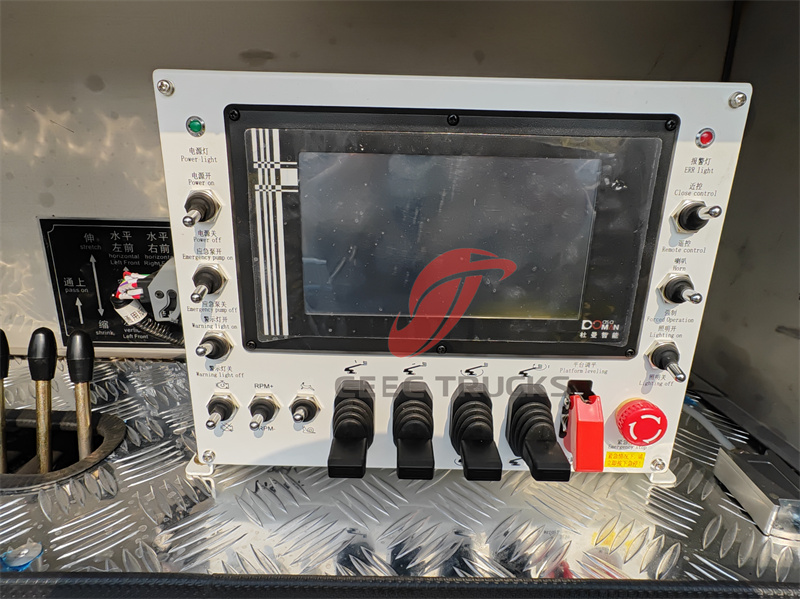

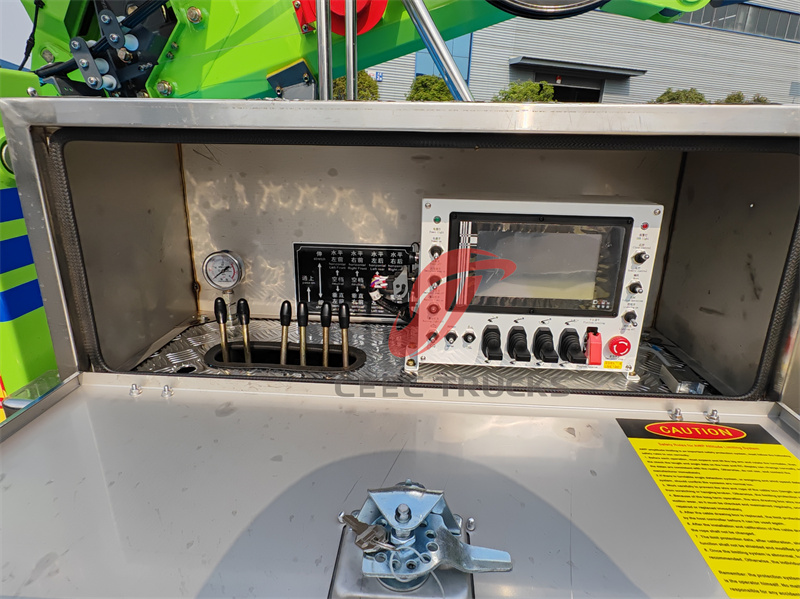

Ground control box: Integrated operation panel, nilagyan ng emergency stop button, outrigger control, boom operation at iba pang function, intuitive at convenient operation.

Wireless remote control: 2.4G wireless remote control, mahabang remote control distance, suportahan ang one-button reset at emergency braking, pagbutihin ang kaligtasan ng operasyon.

♦ Kagamitang pangkaligtasan:

Load limiter: Real-time na pagsubaybay sa workbench load, awtomatikong alarma at paghihigpit sa paggalaw kapag na-overload.

Anti-collision system: Pag-detect ng trajectory ng paggalaw ng boom, awtomatikong pagbabawas ng bilis o paghinto kapag may mga hadlang.

Hydraulic overload protection: Ang hydraulic system ay nilagyan ng overflow valve at balance valve upang maiwasan ang overpressure at impact.

Pang-emergency na proteksyon: Ang hydraulic system ay kalabisan na idinisenyo, at ang boom ay maaaring manu-manong i-depressurize at bawiin sa kaso ng biglaang pagkawala ng kuryente; ang kapangyarihan ay awtomatikong napuputol kapag ang platform ay na-overload.

●. Pantulong na sistema

♦ Warning device: Nilagyan ng sound at light alarm at outrigger warning light para matiyak na walang panganib sa kaligtasan.

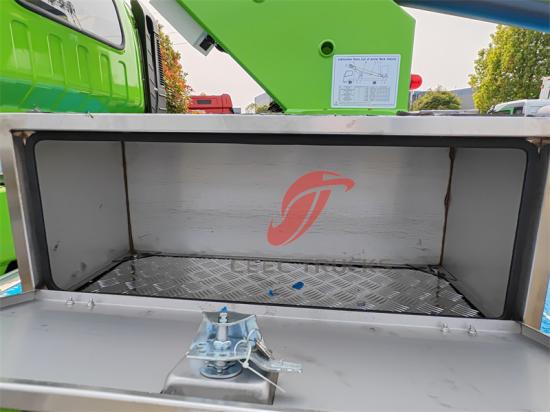

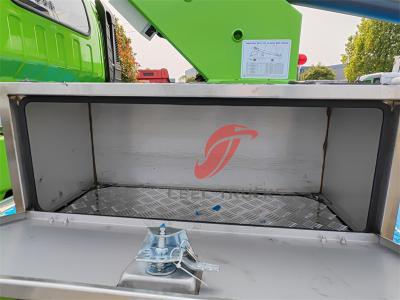

♦ Toolbox: Dalawang toolbox ang naka-configure sa kaliwang bahagi ng chassis para sa pag-iimbak ng mga karaniwang ginagamit na tool at ekstrang bahagi.

Mga teknikal na pakinabang

1. Mahusay na operasyon:Ang boom ay nababaluktot at may maliit na radius ng pagliko, na angkop para sa mga makitid na espasyo tulad ng mga kalsada sa lunsod at mga factory workshop.

2. Ligtas at maaasahan:Nakakatugon sa mga pambansang pamantayan ang maraming kagamitan sa proteksyon sa kaligtasan.

3. Maginhawang pagpapanatili:Ang modular na disenyo, hydraulic system at electrical system ay nakaayos sa mga partisyon, na maginhawa para sa pang-araw-araw na inspeksyon at pagpapanatili.

4. Kakayahang umangkop sa kapaligiran:Ang Euro VI emission engine ay nakakatugon sa mga kinakailangan sa pangangalaga sa kapaligiran, at ang hydraulic system ay may mahusay na mababang-temperatura na panimulang pagganap at umaangkop sa -20℃~45℃ na temperatura ng kapaligiran.

Mga sitwasyon ng aplikasyon

• Municipal engineering:pagpapanatili ng ilaw sa kalye, inspeksyon ng tulay, at pag-install ng ilaw ng signal ng trapiko.

• Larangan ng industriya:pagpapanatili ng kagamitan sa planta, pag-install ng pipeline, at pagtatayo ng istante ng imbakan.

• Industriya ng konstruksiyon:panlabas na dekorasyon sa dingding, paglilinis ng dingding ng kurtina ng salamin, at hinang ng istruktura ng bakal.
